Case Study: Naprawa falownika Danfoss FC-102 – błąd A7 Przepięcie DC w sprężarce amoniaku
Wprowadzenie
Do serwisu zgłoszono problem z urządzeniem Danfoss HVAC Drive FC-102, pracującym jako falownik napędzający sprężarkę amoniaku Johnson Controls w zakładzie przemysłu spożywczego (produkcja i rafinacja oleju).
Falownik Danfoss o mocy 200 kW (400 VAC) pracuje w trybie ciągłym w maszynowni chłodniczej, gdzie jest narażony na oddziaływanie amoniaku. Układ ma wysoką krytyczność — brak redundancji powoduje, że awaria urządzenia zatrzymuje jedną z linii produkcyjnych.
Zgłoszenie dotyczyło nieregularnie pojawiającego się alarmu:
Danfoss Błąd A7 Przepięcie DC.
Objawy awarii
- falownik wyłączał się losowo,
- częstotliwość występowania błędu zwiększała się (od sporadycznych zdarzeń do ok. 2 razy tygodniowo),
- przestój produkcji trwał nawet do 6 tygodni.
Ze względu na charakter pracy sprężarki amoniaku oraz wysokie koszty postoju konieczna była precyzyjna diagnostyka, a nie wymiana komponentów „na próbę”.
Wstępna diagnostyka falownika Danfoss
Pierwszy etap obejmował pełną kontrolę parametrów pracy urządzenia. Nie stwierdzono widocznych uszkodzeń elementów mocy ani nieprawidłowości w obciążeniu napędu. Analiza charakterystyki pracy sprężarki nie wskazywała na możliwość powrotu energii hamowania do szyny DC.

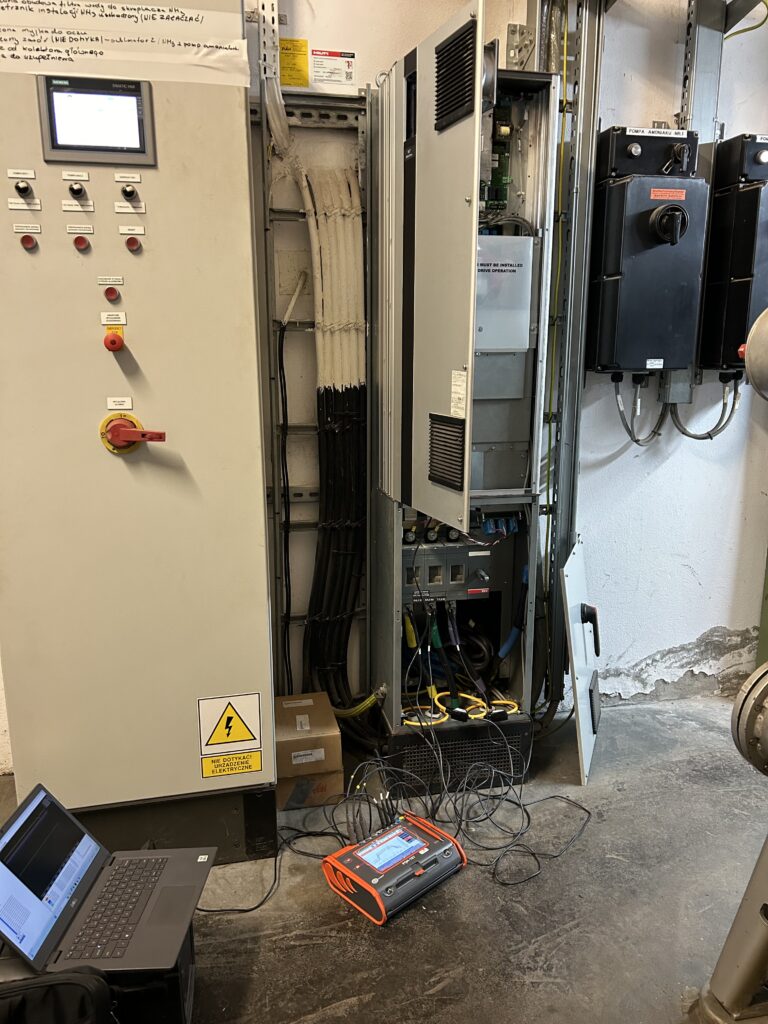

W celu identyfikacji przyczyny błędu A7 wykonano długookresowy monitoring parametrów zasilania oraz prądów fazowych z wykorzystaniem analizatora jakości energii.
Pomiary prowadzono przez tydzień podczas normalnej pracy instalacji.
Analiza przyczyny błędu A7
Podczas rejestracji parametrów urządzenie zatrzymało się z błędem A7 Przepięcie DC, co umożliwiło analizę warunków jego wystąpienia.
Zarejestrowane dane wykazały:
- nierównomierny pobór prądu między fazami,
- chwilowy spadek napięcia w układzie prostownika.
Taka charakterystyka jednoznacznie wskazuje na nieprawidłową pracę elementów prostowniczych. W przemiennikach częstotliwości FC-102 układ wejściowy oparty jest na strukturze diodowo-tyrystorowej. Analiza wykazała, że jeden z tyrystorów nie otwierał się prawidłowo, co powodowało zaburzenie pracy prostownika.
W praktyce serwisowej tego typu uszkodzenie w przemiennikach Danfoss najczęściej prowadzi do zatrzymania urządzeń ze zgłoszonym przez klienta błędem A7 – Przepięcie DC.
Zakres wykonanej naprawy falownika

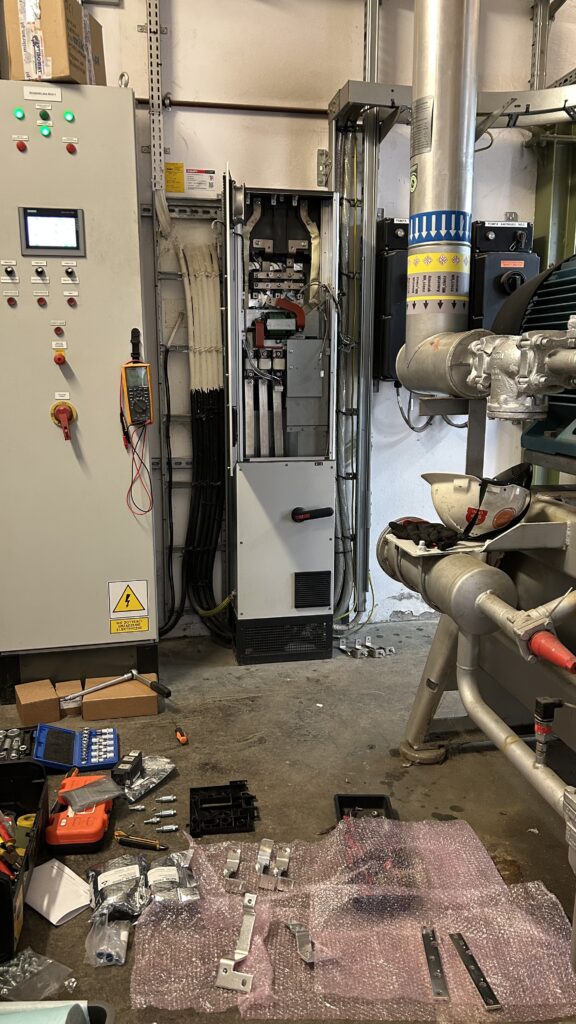

Po dostarczeniu oryginalnych komponentów przeprowadzono kompleksowy serwis falownika obejmujący:
- demontaż karty sterującej,
- demontaż karty mocy,
- demontaż torów prądowych AC,
- demontaż karty sterujące prostownikiem,
- czyszczenie radiatora z pozostałości pasty termoprzewodzącej,
- aplikację nowej pasty termoprzewodzącej,
- wymianę modułów prostowniczych,
- wymianę karty sterowania prostownikiem,
- montaż pozostałych elementów zgodnie ze specyfikacją momentów dokręcenia.
Po zakończeniu montażu wykonano wieloetapową procedurę weryfikacyjną:
- testy statyczne układu prostownika i IGBT,
- zasilenie szyny DC napięciem 540 V z ograniczeniem prądowym,
- kontrolę napięć roboczych,
- testy ruchowe pod obciążeniem,
- analizę pracy urządzenia analizatorem jakości energii,
- kontrolę temperatur elementów kamerą termowizyjną.
Wszystkie testy potwierdziły prawidłową pracę urządzenia.
Efekt serwisu
Po wykonanej naprawie falownika Danfoss błąd A7 Przepięcie DC przestał występować, praca sprężarki amoniaku została ustabilizowana, a parametry zasilania i obciążenia utrzymują się w prawidłowych zakresach. Od momentu zakończenia serwisu klient nie zgłasza dalszych problemów z urządzeniem.
Dzięki precyzyjnej diagnostyce i wykonanemu zakresowi napraw uniknięto wielokrotnych interwencji serwisowych i kosztownych przestojów produkcji.
Znaczenie precyzyjnej diagnostyki
W przypadku urządzeń o wysokiej krytyczności, takich jak falownik Danfoss pracujący w sprężarce amoniaku, skuteczna naprawa falownika wymaga identyfikacji rzeczywistej przyczyny awarii.
Działania oparte na pomiarach i analizie parametrów pracy pozwalają ograniczyć koszty serwisu oraz zminimalizować ryzyko nieplanowanych zatrzymań produkcji.
Profilaktyka i wsparcie serwisowe
Po zakończeniu naprawy wdrożono cykliczne przeglądy techniczne oraz bieżące wsparcie serwisowe. Regularny serwis falownika obejmuje kontrolę warunków środowiskowych, parametrów zasilania oraz stanu elementów mocy.
Takie działania znacząco ograniczają ryzyko awarii i stanowią kluczowy element utrzymania ruchu w instalacjach pracujących w trybie ciągłym.
